Question 1

O que é o sistema modular de alargamento Hanna HR®?

Accepted Answer

O Hanna HR® é um sistema modular de alargamento de precisão no qual o corpo da ferramenta é reutilizado permanentemente e apenas o inserto cortante é substituído. A troca é feita sem preset nem ajuste, com repetibilidade de posicionamento da aresta ≤ 3 µm. Em conformidade com a ISO 16090-1.

Question 2

Qual a faixa de diâmetros coberta pelo HR®?

Accepted Answer

De Ø 18,600 mm a Ø 140,600 mm em um único sistema — duas arquiteturas: monobloco para diâmetros pequenos e HMS® modular para diâmetros médios e grandes.

Question 3

Qual a tolerância e a repetibilidade do sistema HR®?

Accepted Answer

Tolerância a partir de ±2,5 µm e repetibilidade de posicionamento da aresta ≤ 3 µm controlada — sem necessidade de reajuste milesimal a cada troca.

Question 4

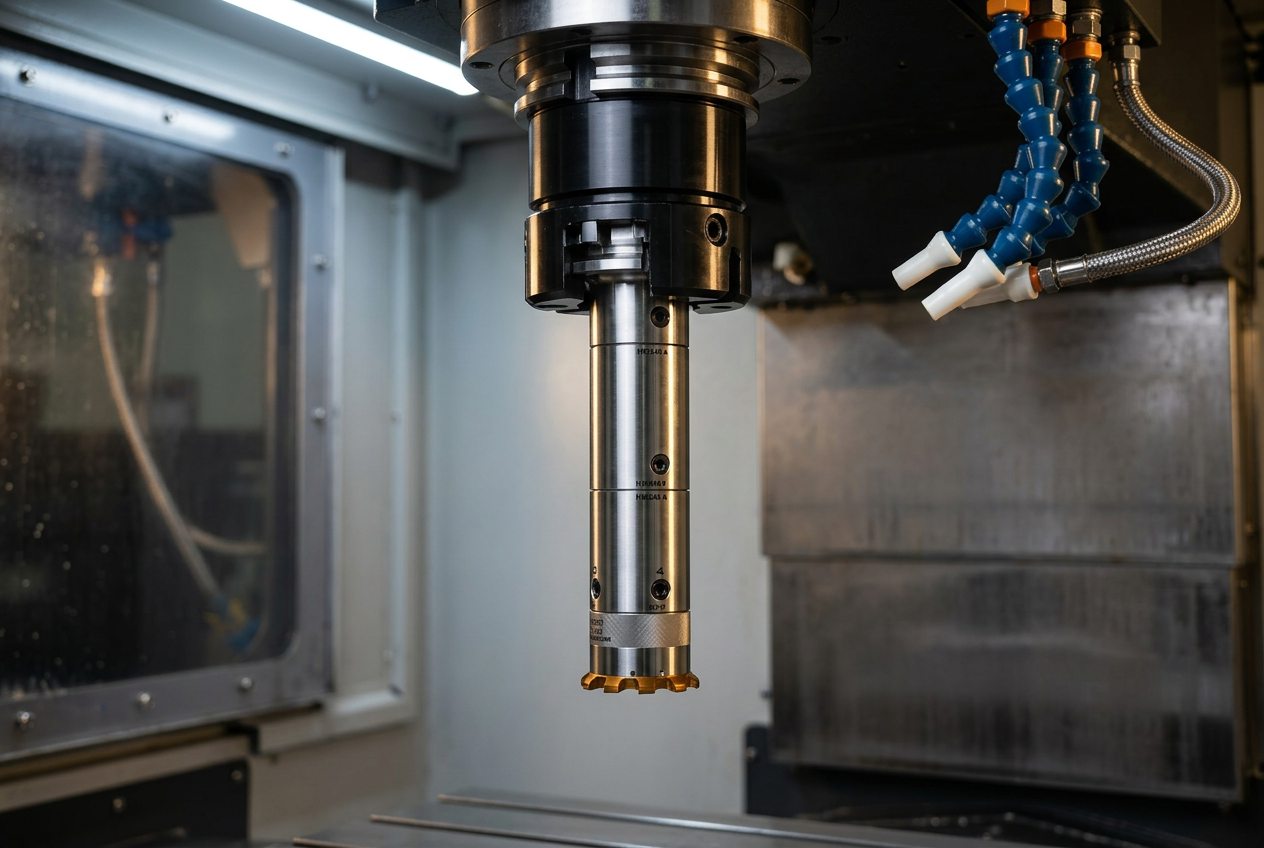

Quanto tempo leva a troca do inserto?

Accepted Answer

≤ 25 segundos no ciclo completo: remoção do conjunto do cone HSK/BT (~8 s), desaperto de 5× DIN 912 M4×5 (~4 s), troca do inserto (~5 s), reaperto a 22,5 N·m (~5 s) e recolocação na máquina (~3 s). Sem preset, sem reajuste do ponto zero — a repetibilidade do cone HSK-A / BT garante a posição.

Question 5

Quais materiais ISO o HR® atende?

Accepted Answer

Grupos P, M, K, N, S e H — aços, inoxidáveis, ferros fundidos, não-ferrosos, ligas resistentes ao calor e materiais endurecidos.

Question 6

Quais interfaces de fixação são suportadas?

Accepted Answer

HSK-A, HSK-C, BT, ISO, JIS, Flange R/A — todos os sistemas de máquina e fixação podem receber o sistema Hanna HR®.

Question 7

Como o sistema HR® contribui para a sustentabilidade?

Accepted Answer

Pela reutilização do corpo da ferramenta e substituição apenas do inserto, o consumo de metal duro é reduzido de forma significativa frente a soluções em metal duro integral. Adicionalmente, reafiação e retipping são suportados, preservando recursos e reduzindo emissões de CO₂.

Question 8

O HR® substitui alargadores de metal duro integral e de lâmina regulável?

Accepted Answer

Sim, em furos de precisão a partir de Ø 18,6 mm. O HR® entrega tolerância equivalente ou superior com custo por peça menor e menor consumo de metal duro.

Critério	Sistema convencional	Hanna HR®
Troca da aresta	Com preset · ajuste milesimal · até 5 min	▸Sem preset · sem ajuste · ≤ 25 s
Reajuste milesimal	Necessário a cada troca	▸Não requerido
Repetibilidade de posicionamento	Variável — necessária regulagem	▸≤ 3 µm controlado
Consumíveis	Corpo + elemento de corte	▸Inserto*
Intervenção na máquina	Remover · ajustar · remontar · re-zerar	▸Conjunto sai · troca sem preset nem ajuste · volta — sem reajuste do ponto zero
Modularidade	Corpo dedicado	▸Um corpo por gama de Ø

HANNA HR®

Tempo de troca e ajuste

Velocidade de corte

Sistema modular de alargamento

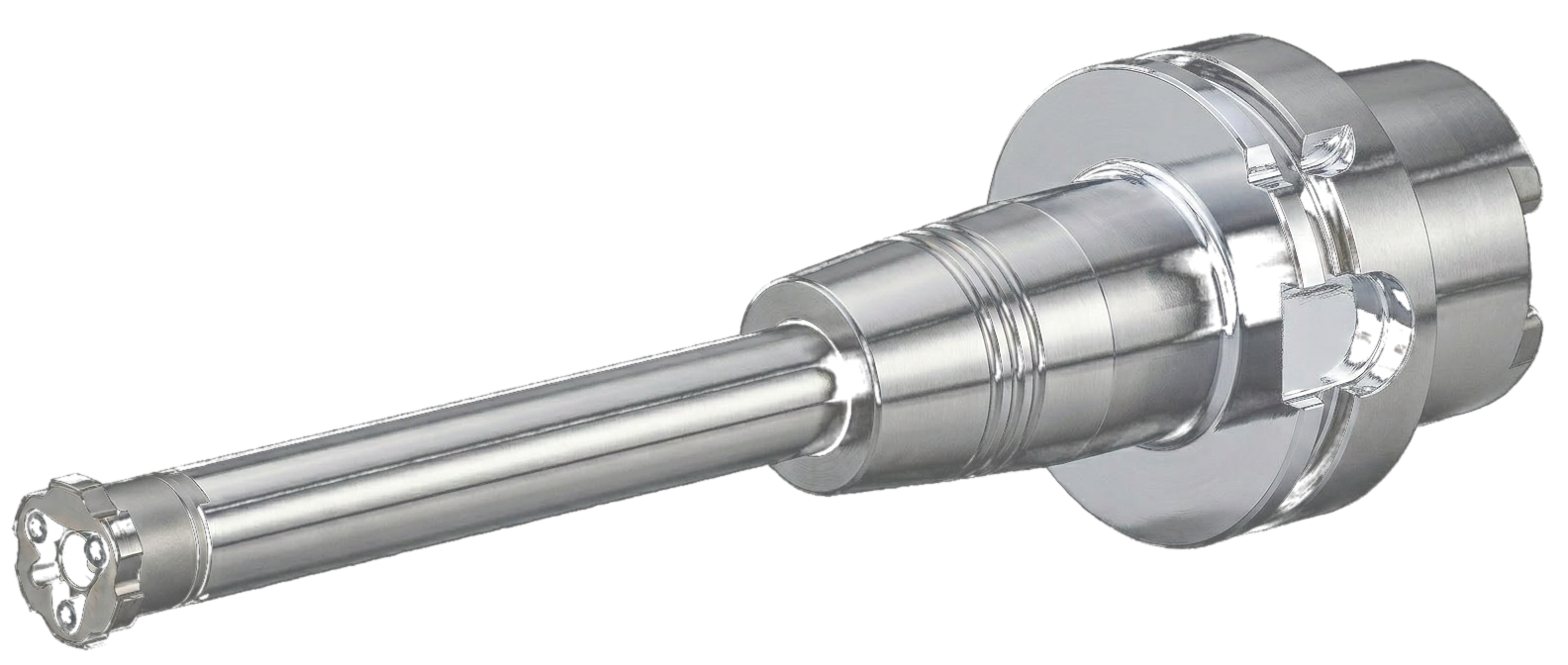

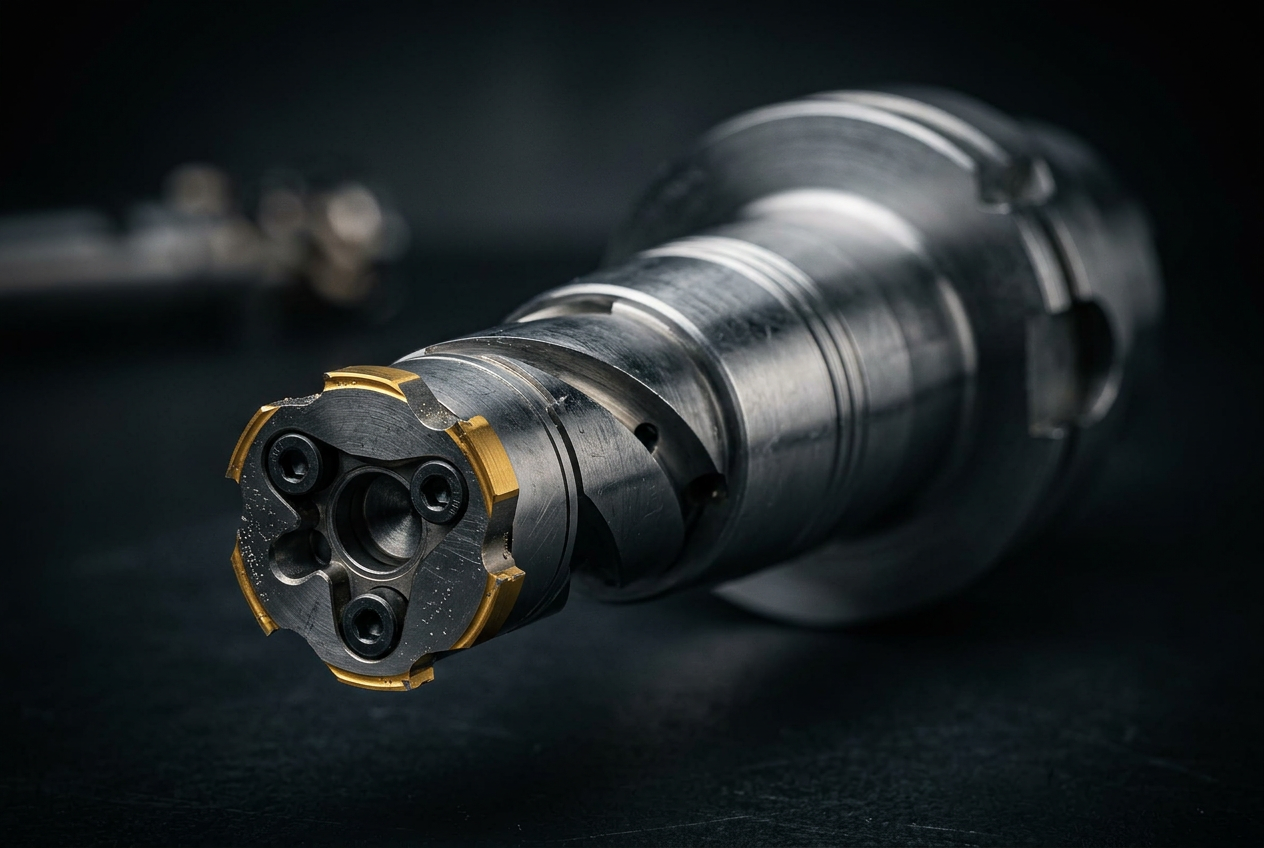

Ø 18.600 → Ø 35.599

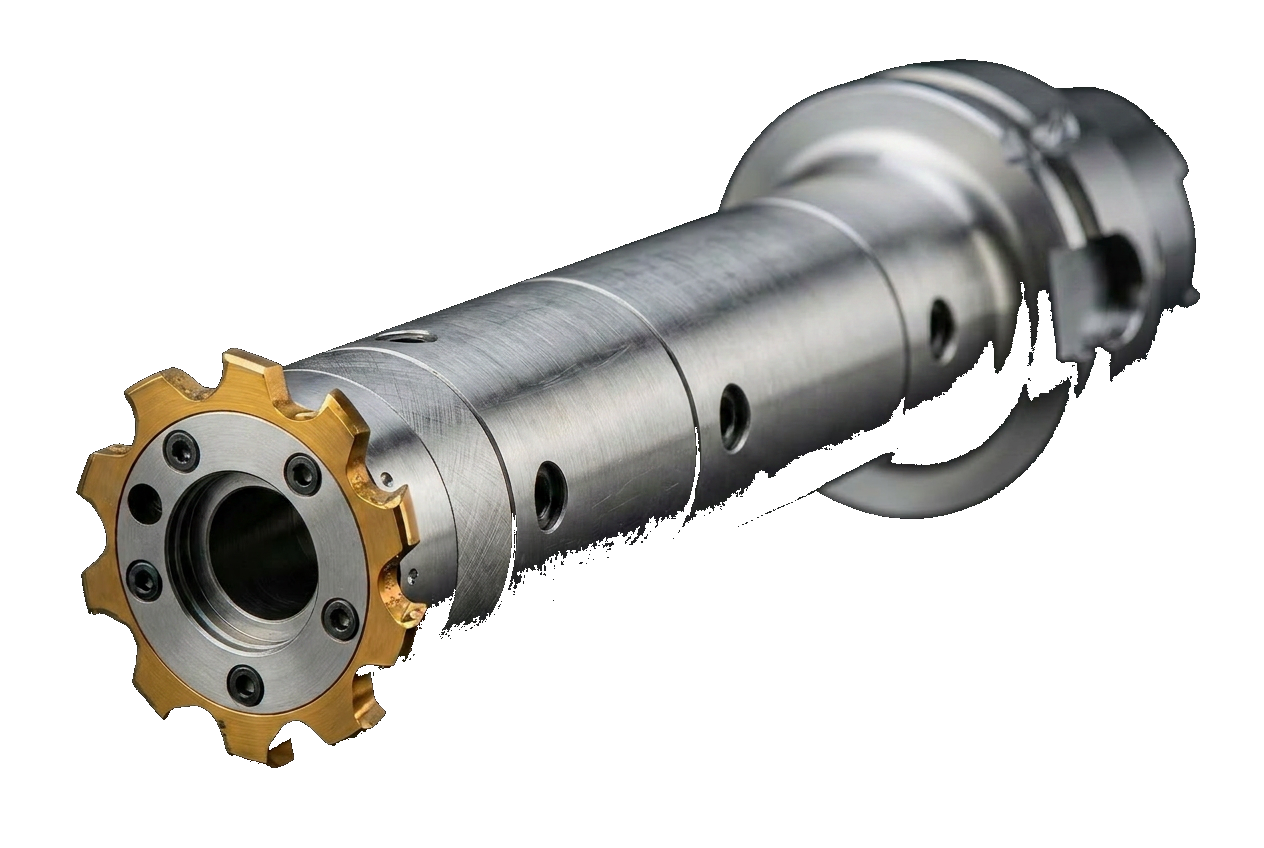

Ø 35.600 → Ø 140.600

Sem preset

Maior velocidade

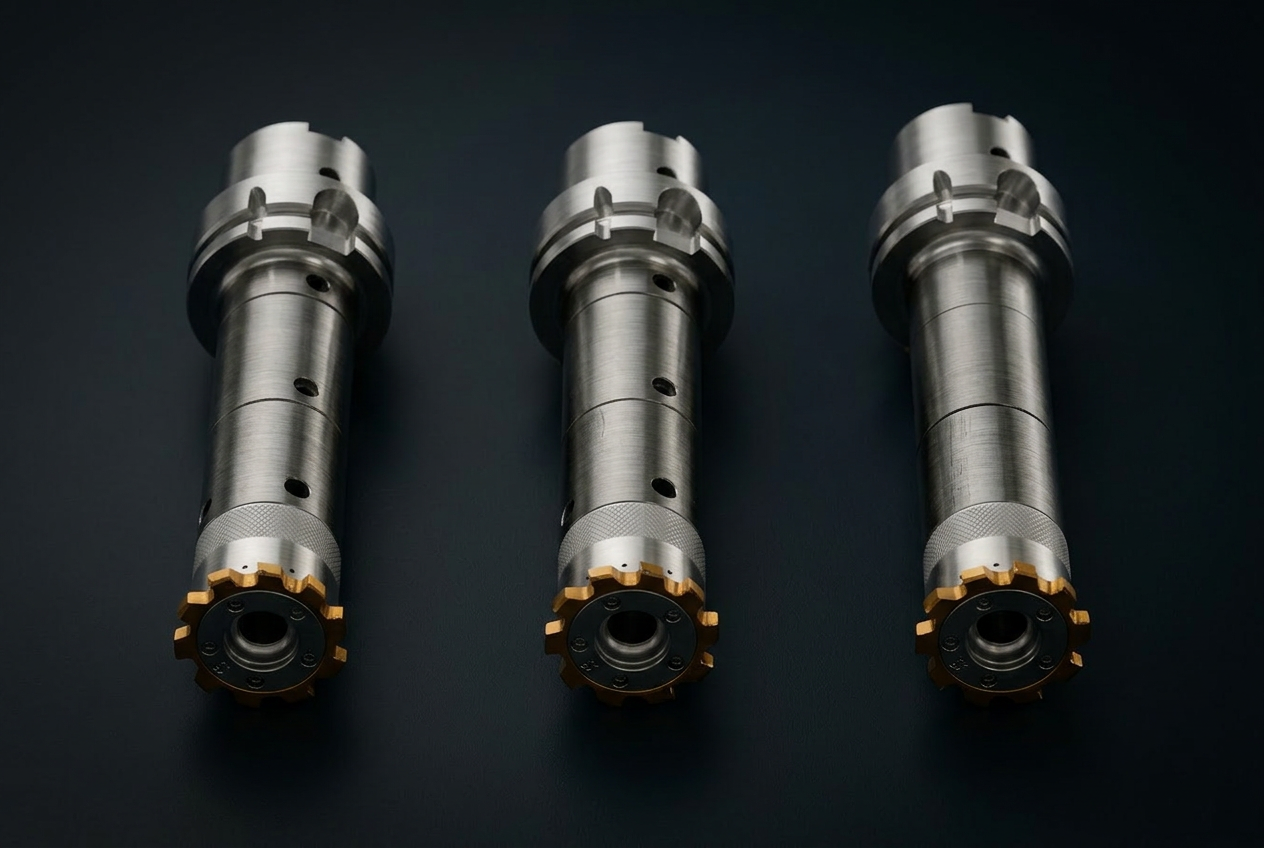

Um corpo, vários diâmetros

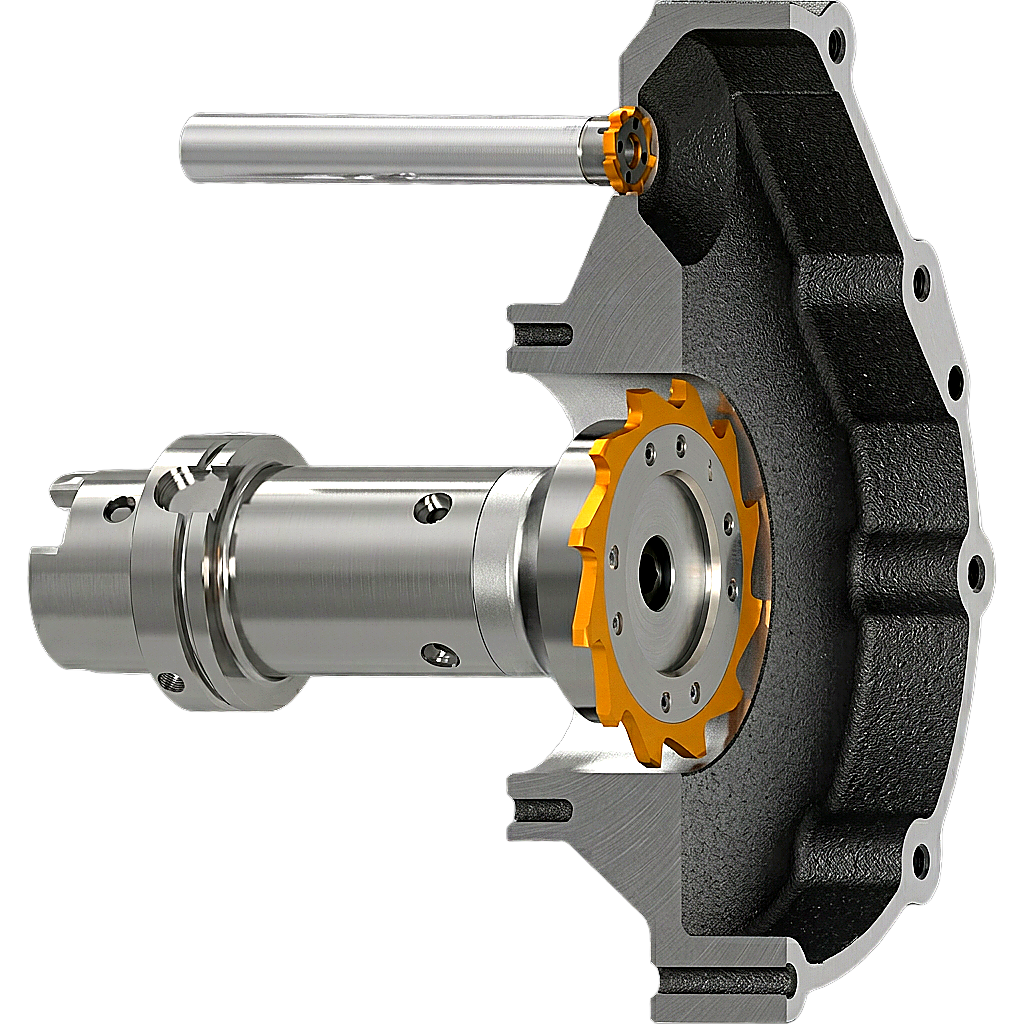

Carcaça de caixa de câmbio

HR® vs sistema convencional do mercado

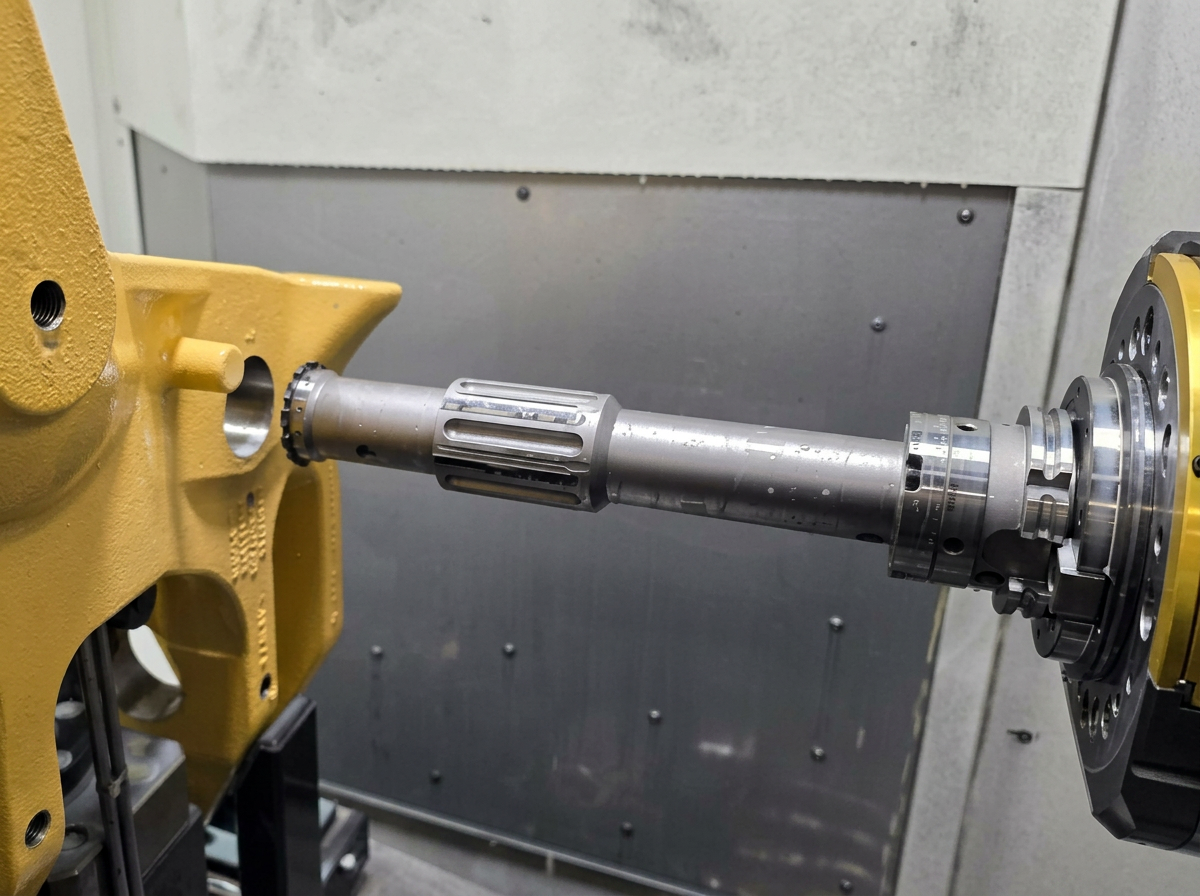

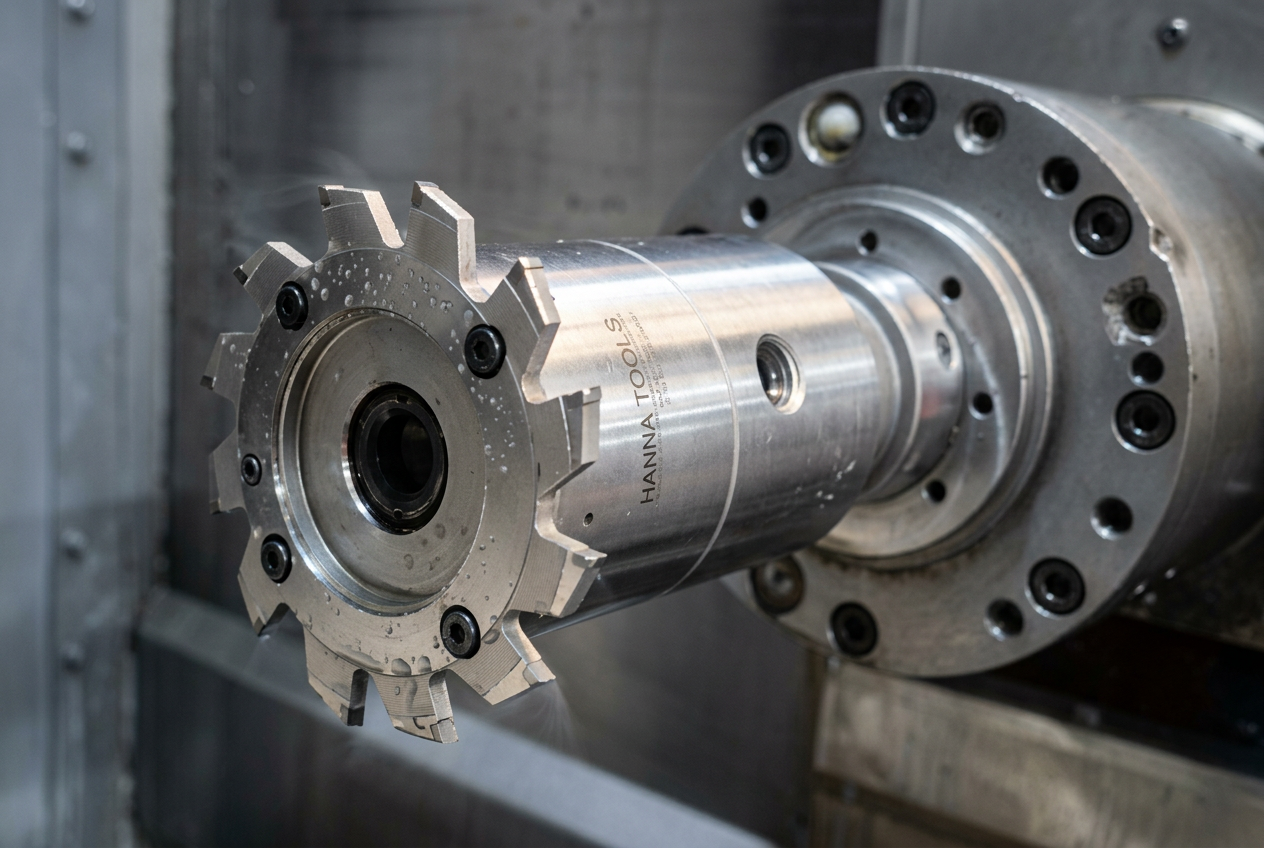

O sistema HR® em campo.

Perguntas frequentes sobre o sistema Hanna HR®

Configure seu HR® em ≤ 25 s.
